いくつかの試作を重ねて、僕の中でようやく製法が安定したトルネード(サイクロン)タイプの自作アルコールストーブ。
決定版の作り方をご紹介します。

アルコールストーブの作り方の記事は前も書いたんですが、その時はまだ探り探りだったので、曖昧な書き方もありました。
その後、試作を重ねて、ようやく確実に人に教えられる製法を確立しました。

色々な形状のアルコールストーブがありますが、僕はトルネードジェットにこだわっています。炎が美しいのはもちろん、見た目もスマートで、機能美を感じます。

缶の塗装を落とす人もいますが、僕はもともとの缶のデザインを活かしたいと思っています。エナジードリンク系の缶などは結構カッコいいですよね(塗装を落とすのが面倒臭いという説もある)。
ネット上にある「アルコーフストーブの作り方」って、すごくきれいに製品レベルまで仕上げているのが多くて、マネするのはなかなか大変です。
僕はかなり面倒臭がりですので、「最低限の工程」でありながら「最高の出力」を目指しました。
これなら本当に誰でも作れると思います。

アルミ缶を一つ用意します。

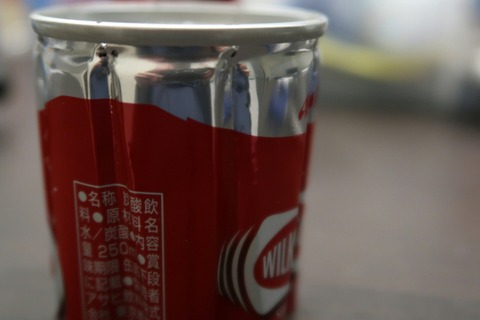

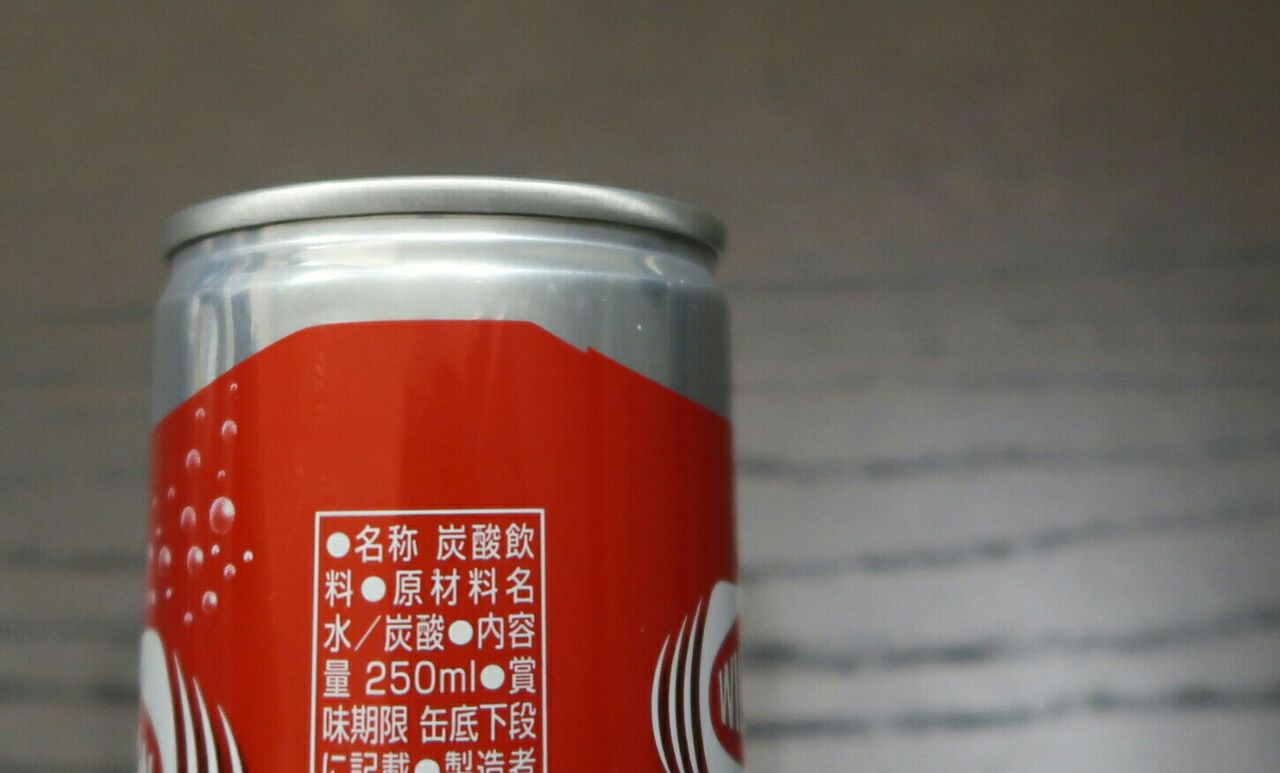

フチの形状がこのようなくびれのあるタイプ(炭酸水やエナジードリンク系の缶)が良いです。ただし、レッドブルは缶が柔らかすぎて加工が難しい気がするので、個人的にはおすすめしません。
個人的には加工しやすさ、内容物のコゲが出来ないという点で「ウィルキンソン 炭酸水」がトルネード式アルコールストーブづくりに最も適した缶だと思います。

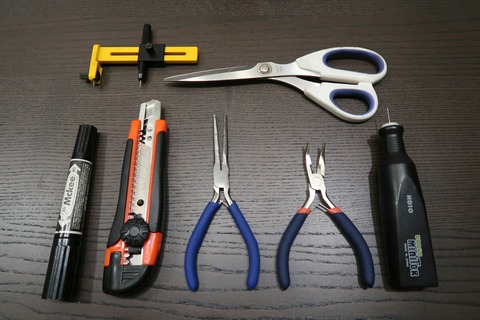

写真のような工具も一式用意します。最低限これくらいは必要ですが、百均で手に入るものも多いです。
左上はコンパス型のカッター、一番右はルーター(ミニドリル)になります。

まずトップホールを開けるので、プルタブをもぎ取ります。

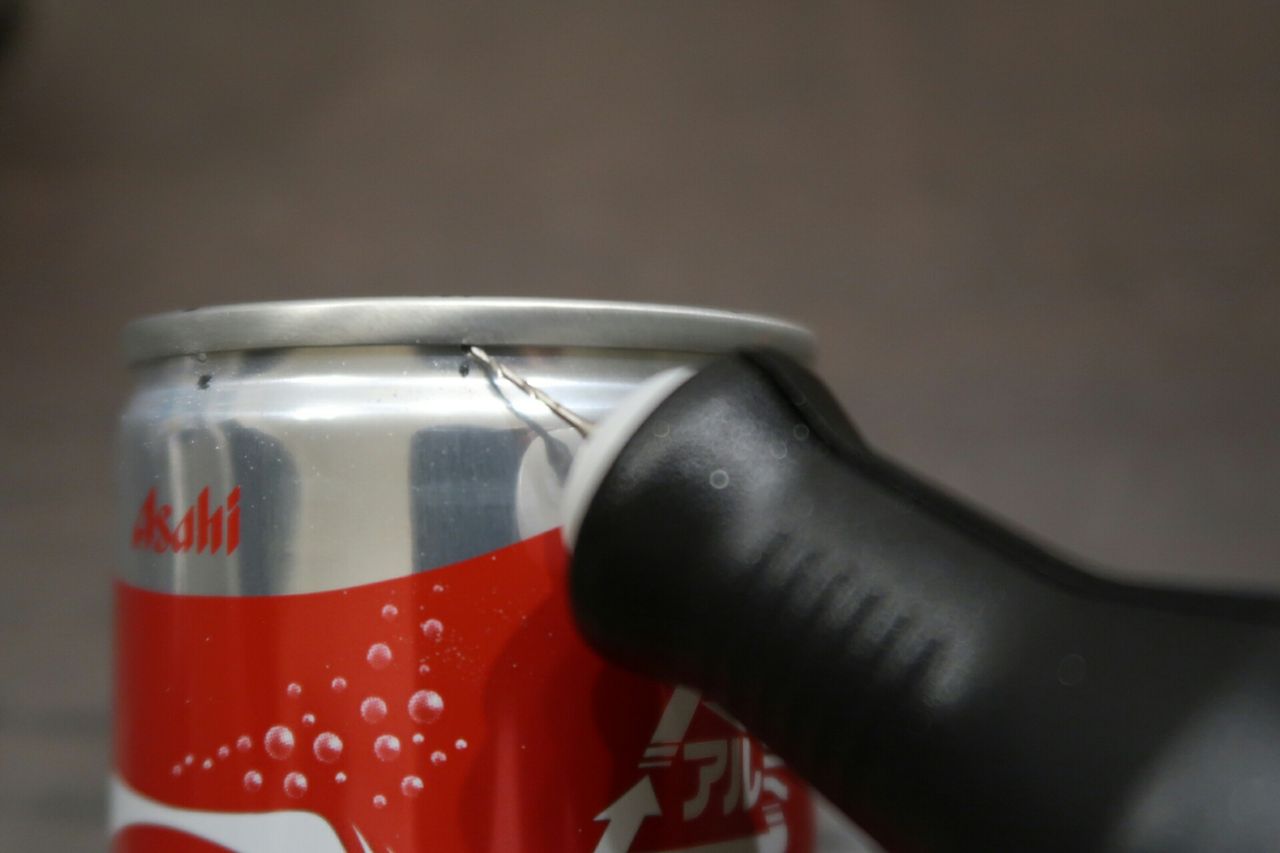

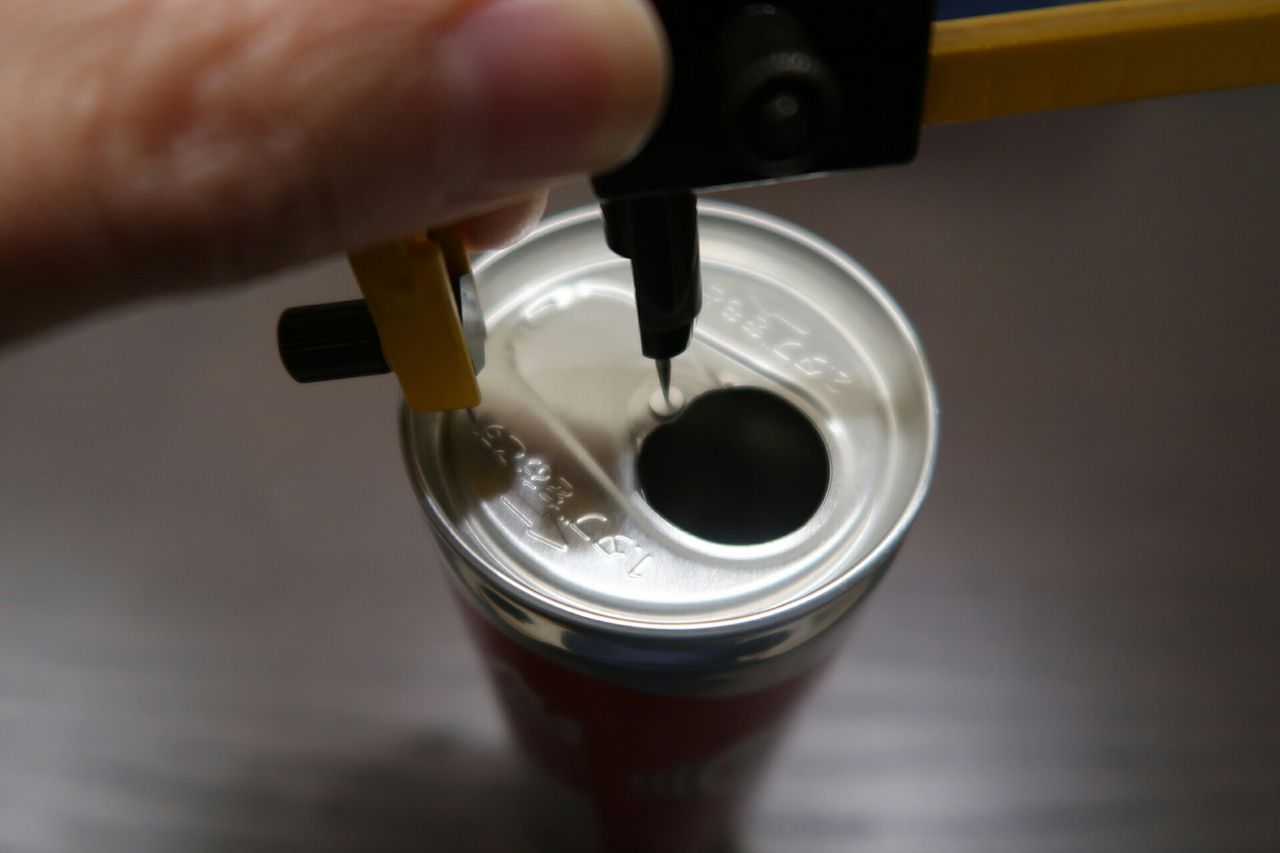

コンパスカッターで3周から4周ほど回し、切れ目を入れます。

切れ目に沿ってペンチで掴み、切り取っていきます。

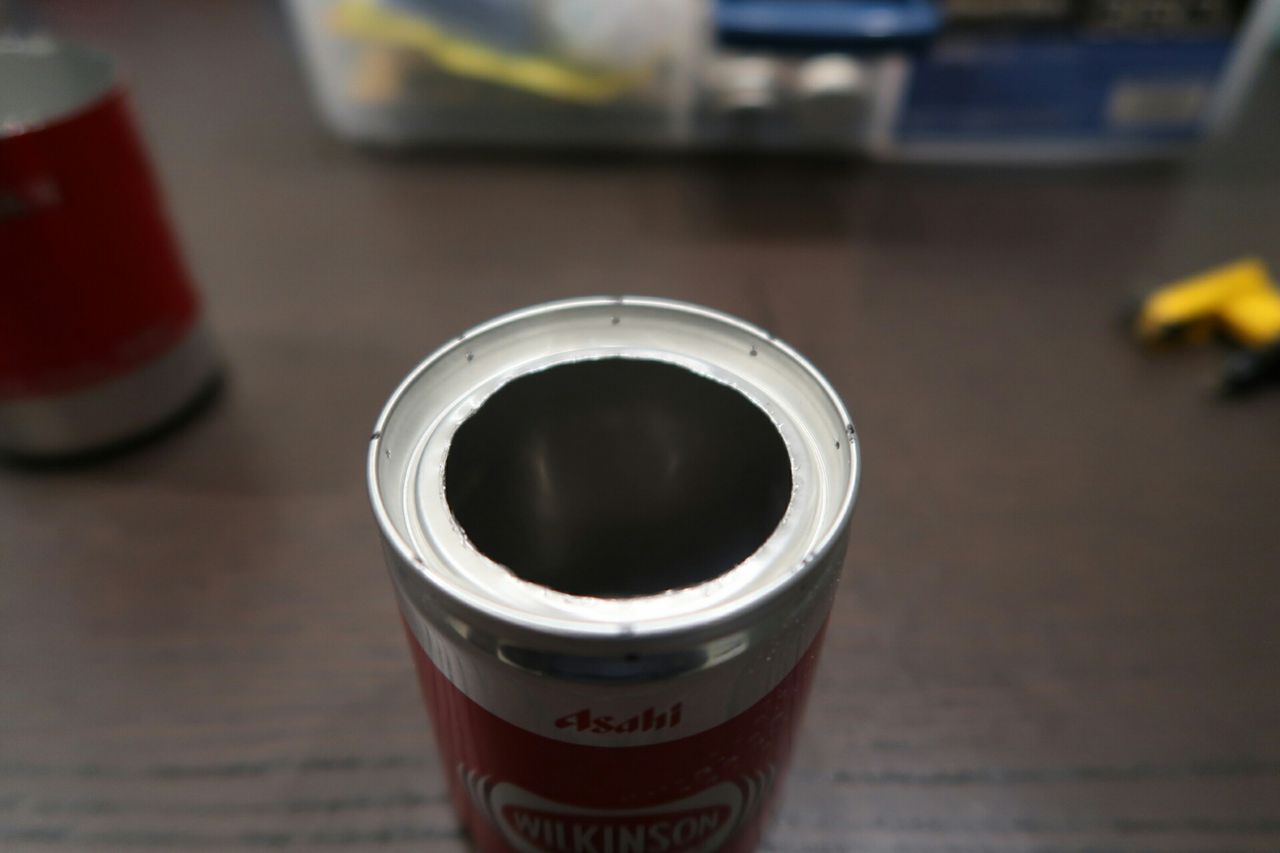

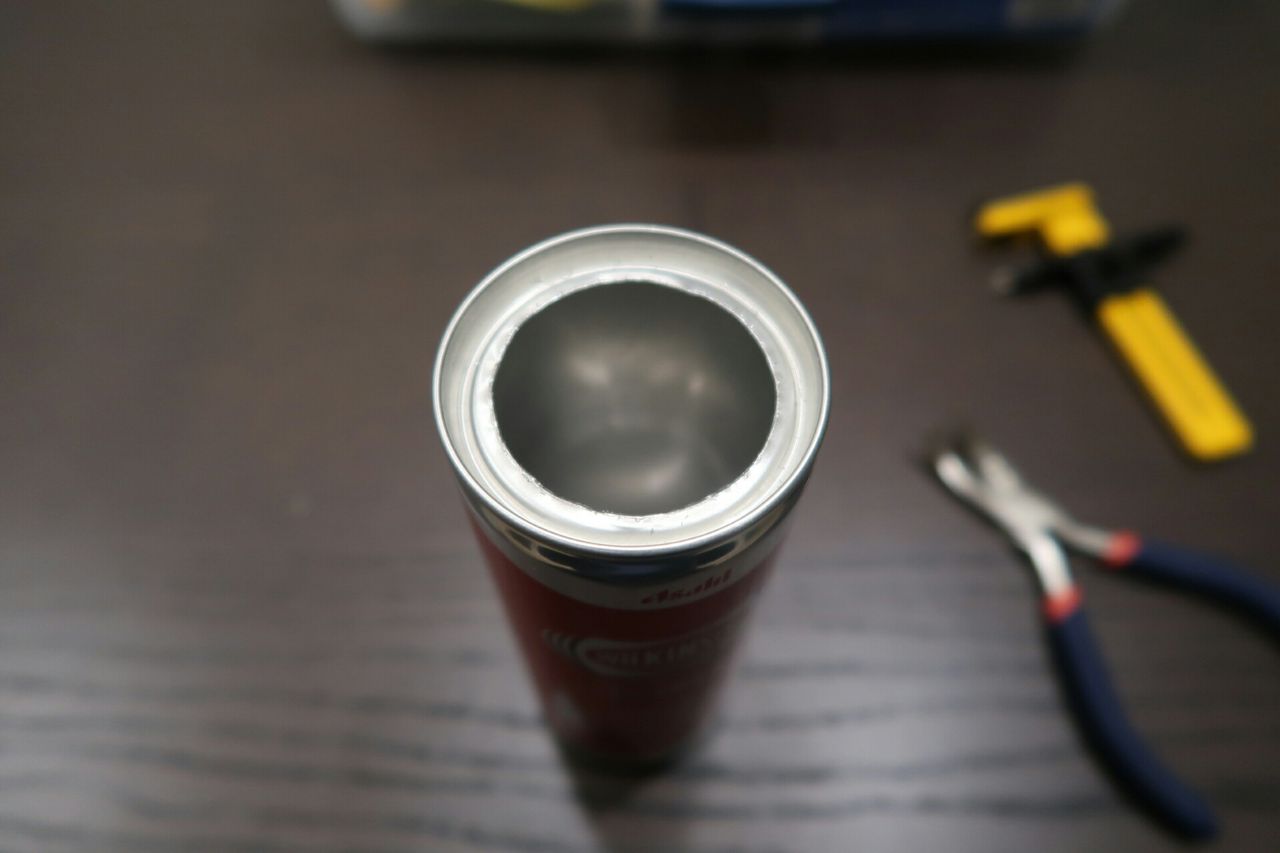

丁寧にゆっくりとやると、きれいにトップホールが開きます。

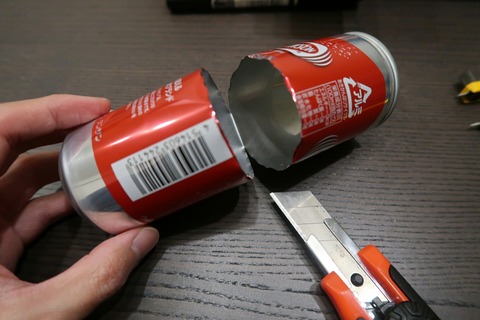

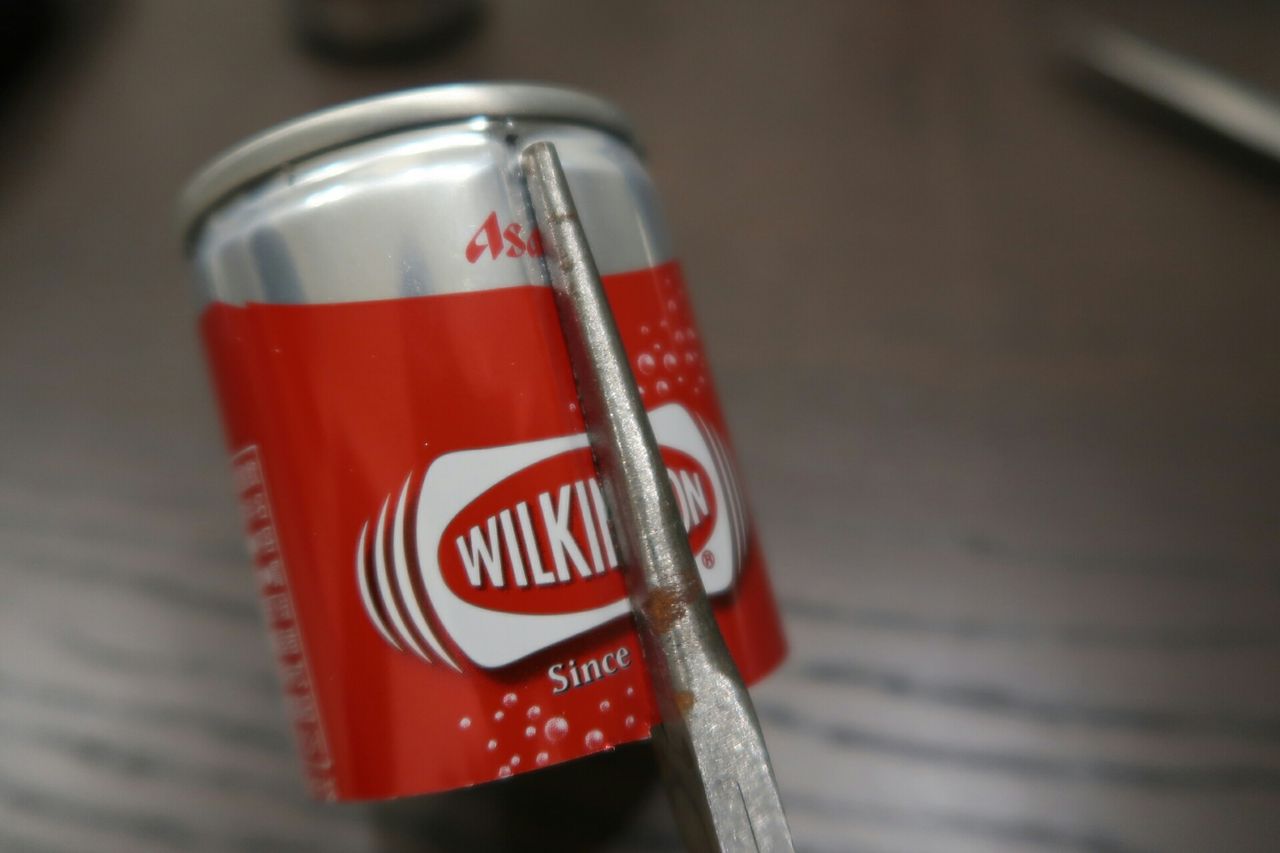

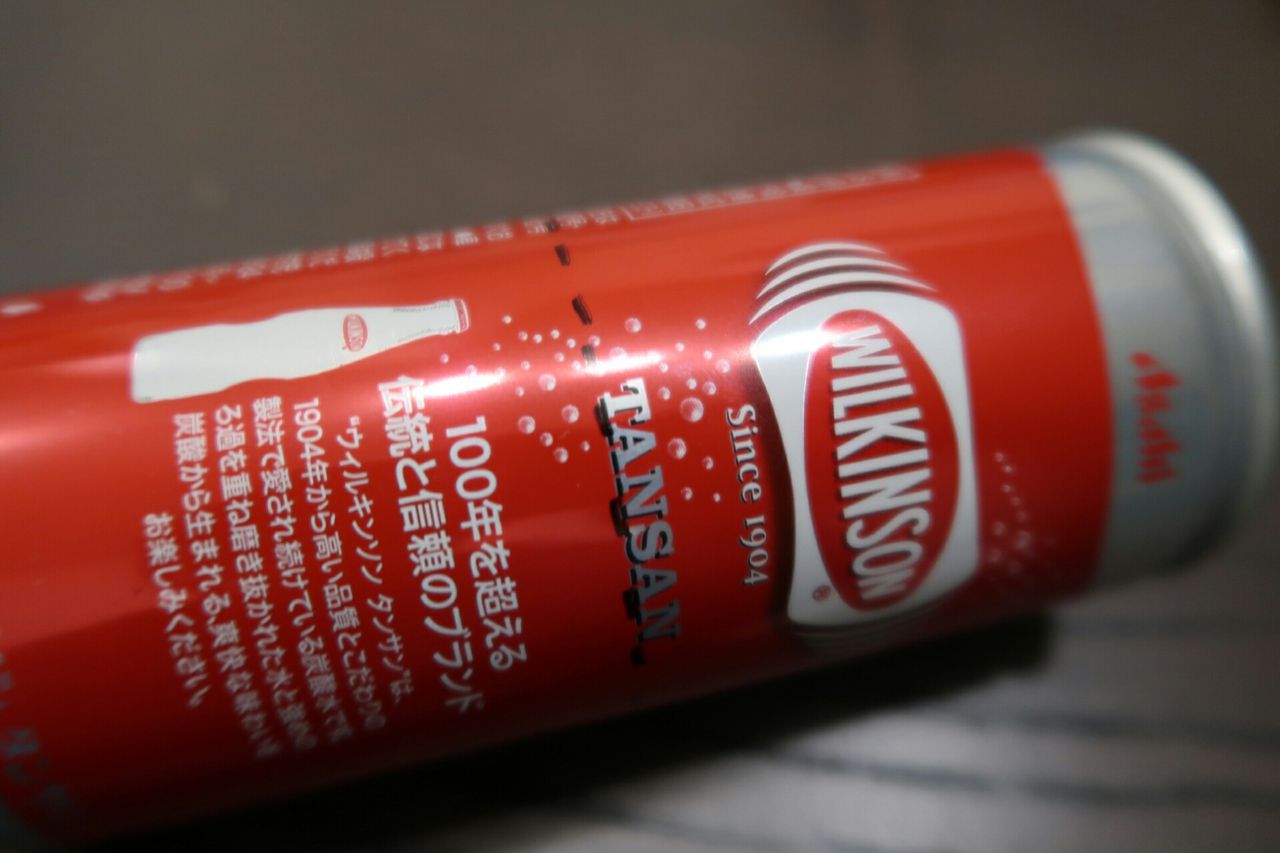

次は、缶を半分にカットします。マジックでしるしをつけましょう。僕は目算でしるしをつけてます。どうせ後でまた切るので、ガタガタの切り口でも問題ないです。

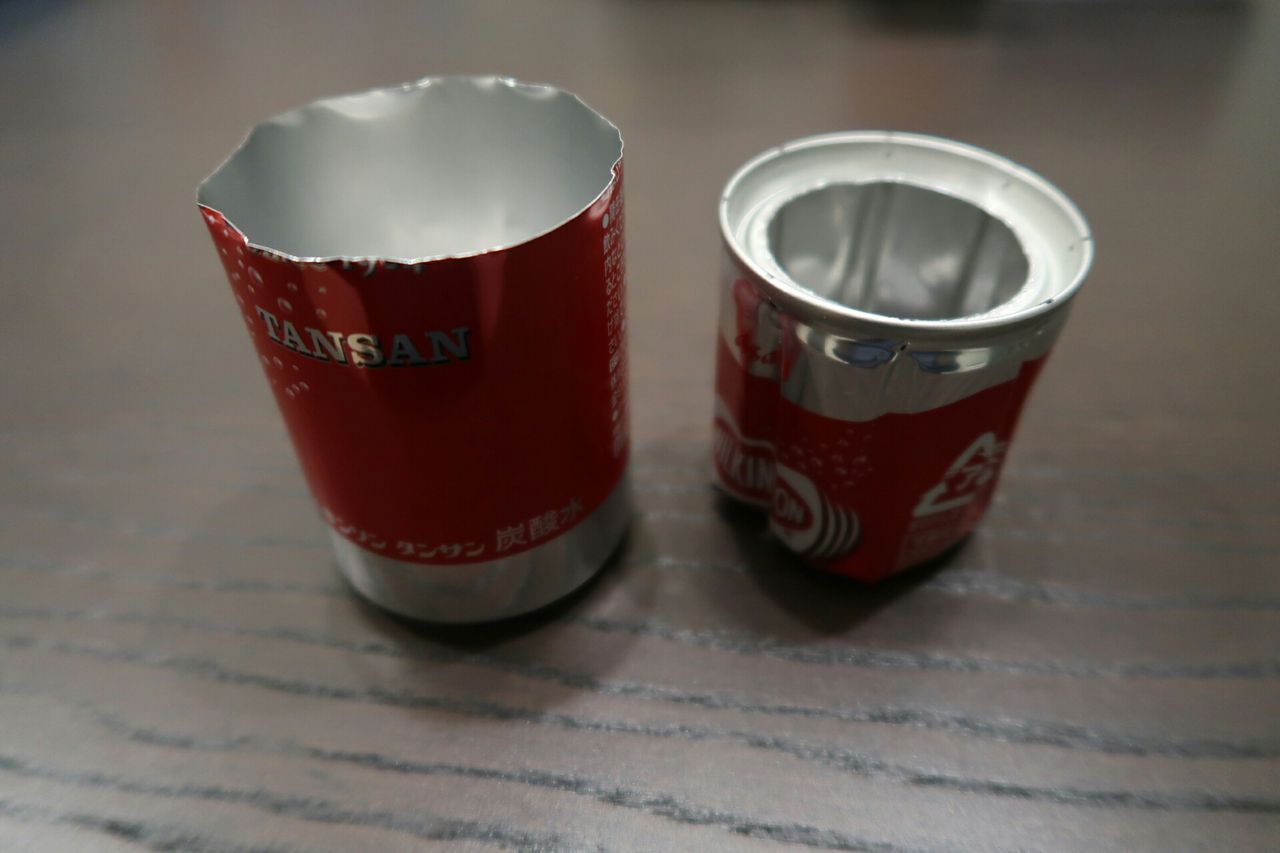

缶の上半分がインナーパーツ、下半分がアウターパーツとなります。インナーの高さが完成時のストーブの高さとなるのでここで調整します。

次に、インナーパーツの上部8ヶ所にジェット孔を開けます。角度はジェットが吹き出すであろう角度(45度くらい)を意識しながら、写真のように開けます。これが一番気を使う工程です。

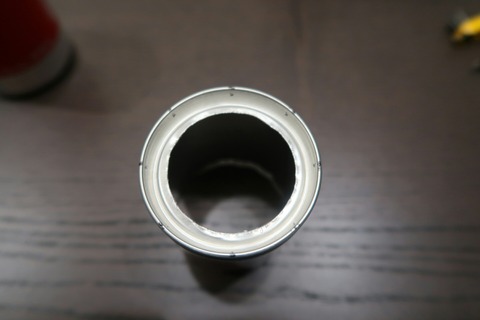

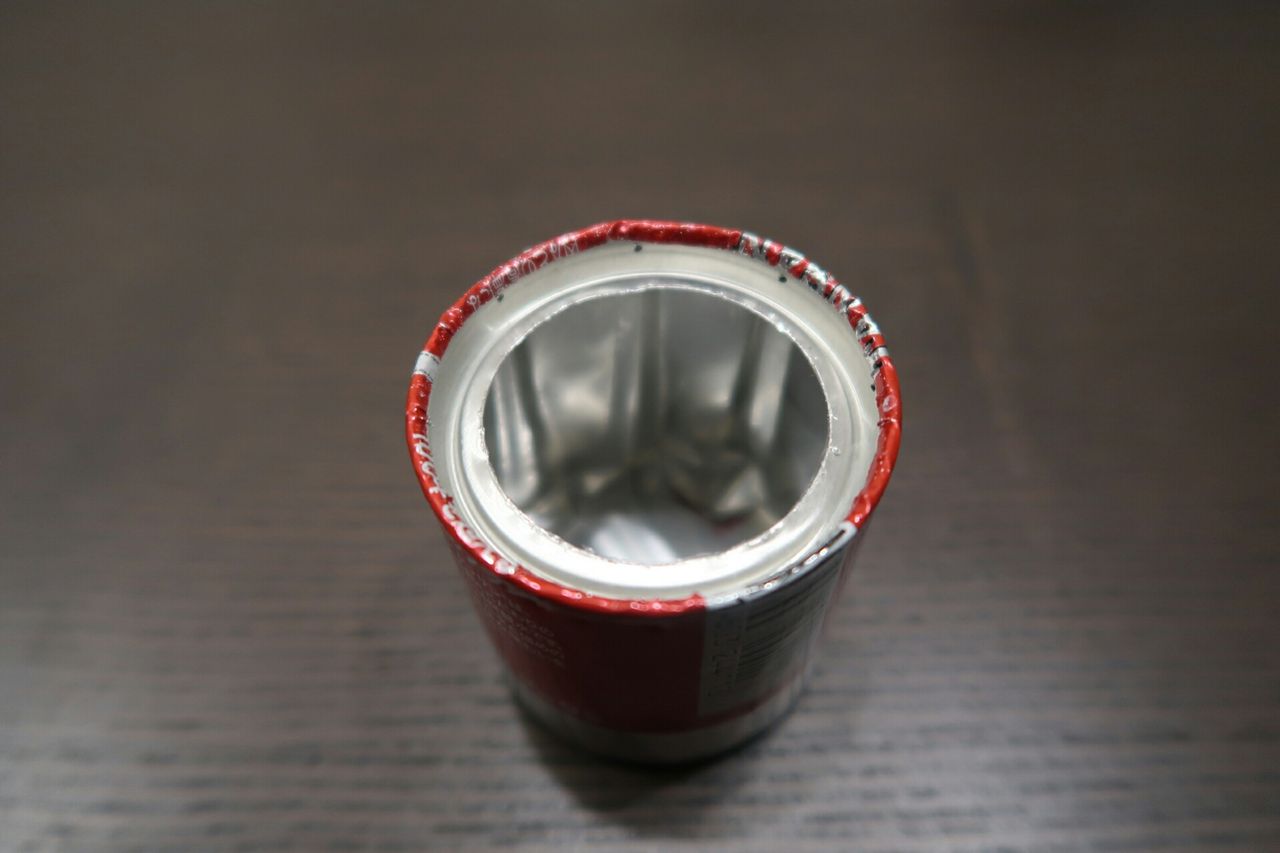

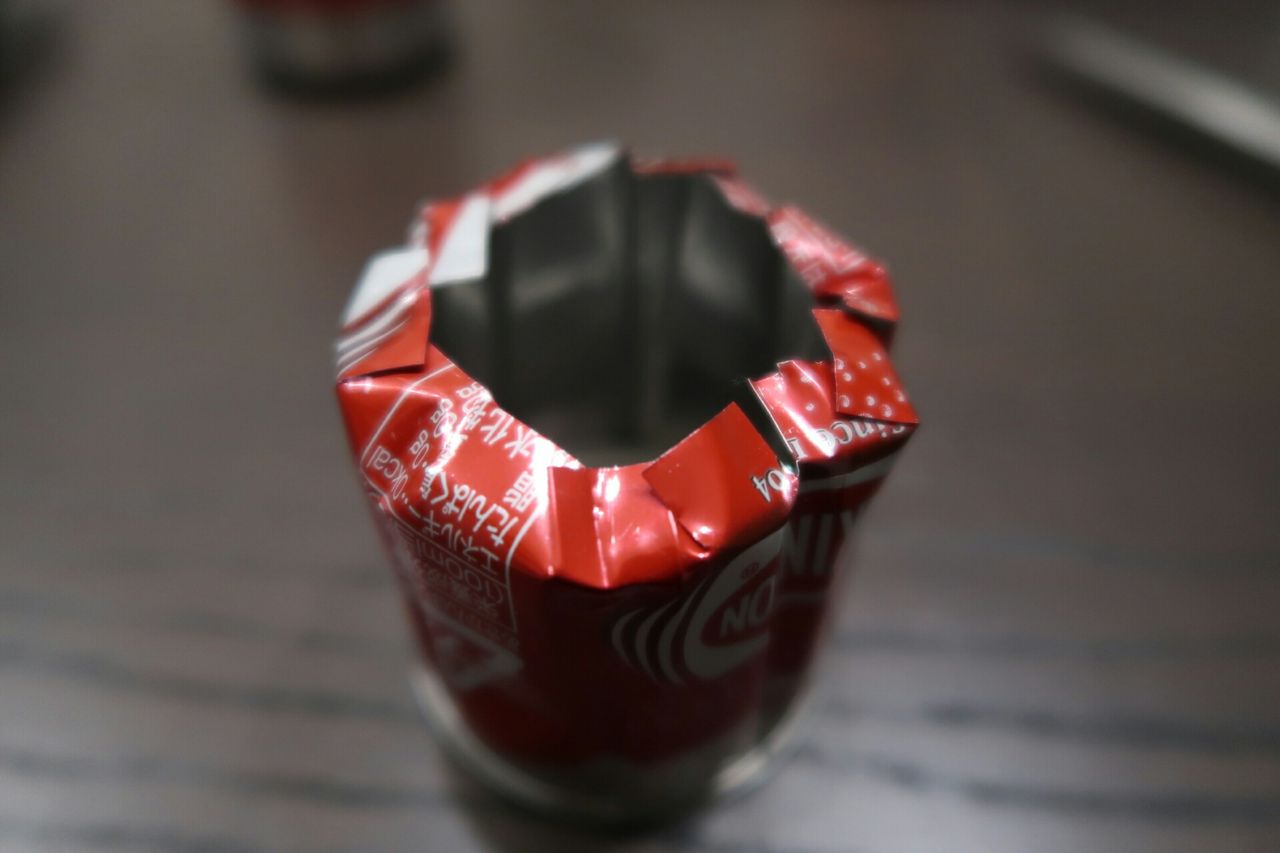

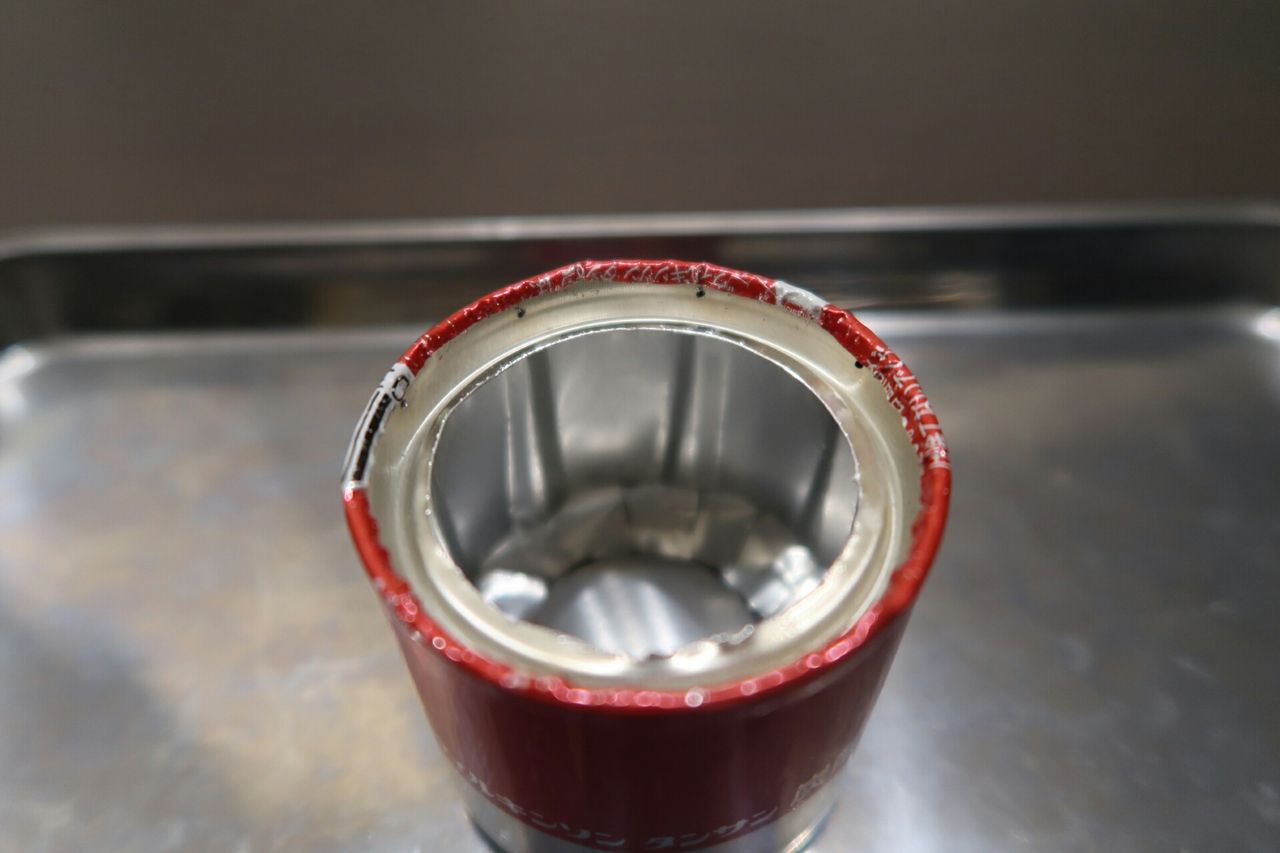

ジェット孔開け完了しました。上から。フチの黒い点はマジックでつけた目印です。

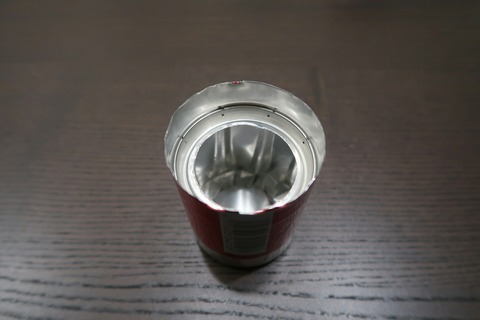

ジェット孔開け完了の状態。だいたいこの位置に孔が開くようにします。

続いて、ジェット孔の下に折り目をつけていきます。ジェット孔の数と同じ8本折ります。細長いペンチを使っていきます。

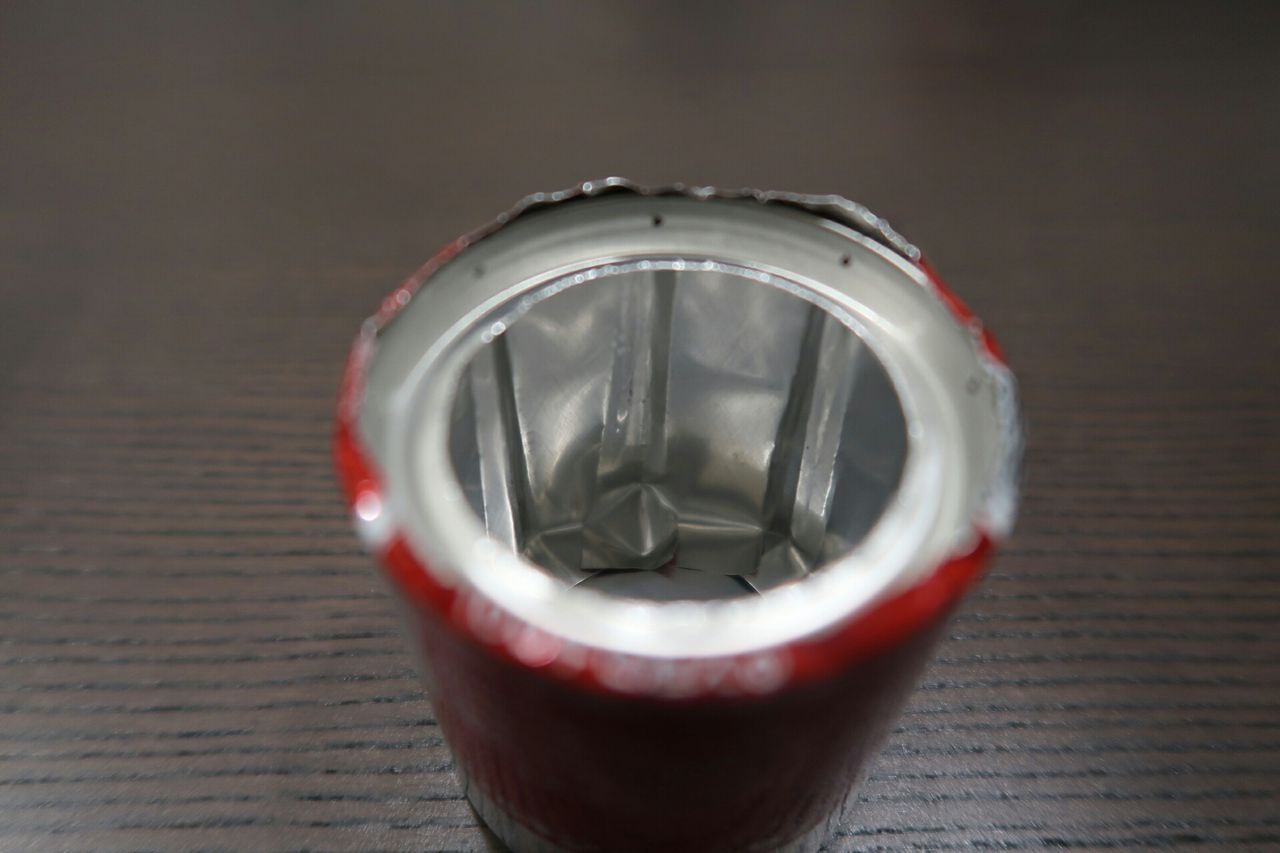

ジェット孔と繋げることを意識して折ります。この溝こそが燃料が気化して上昇する通り道となります。

次に、インナーの下部に切れ目を入れていきます。切れ目は10㎜くらいでしょうか。目算ですので雑ですね~。でもこれで十分です。
写真は切れ目を入れて折って、逆さまにしている状態です。

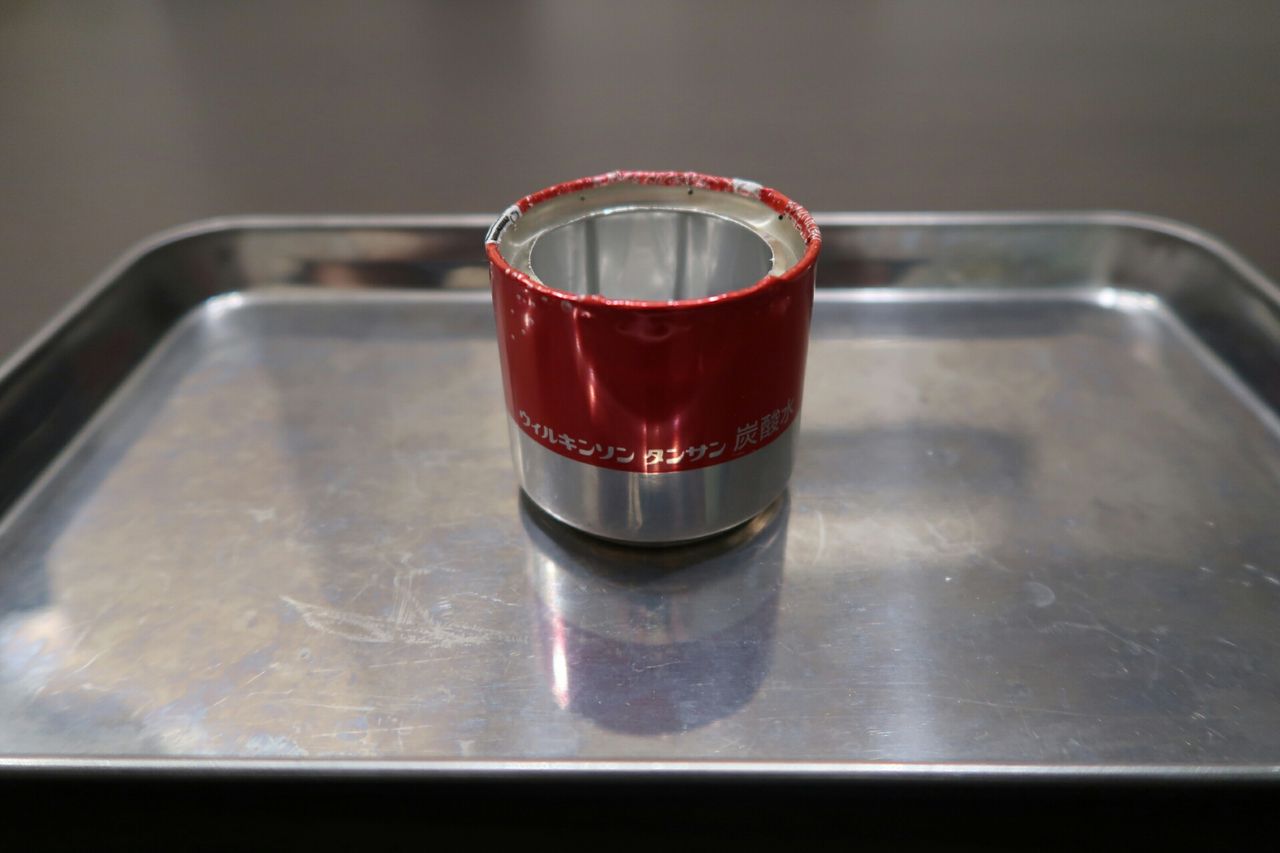

これでアウター(左)、インナー(右)の完成です。このインナーの高さが完成時のアルコールストーブの高さとほぼ同じになります。

いよいよ組み立てです。インナーをアウターの中に押し込みます。

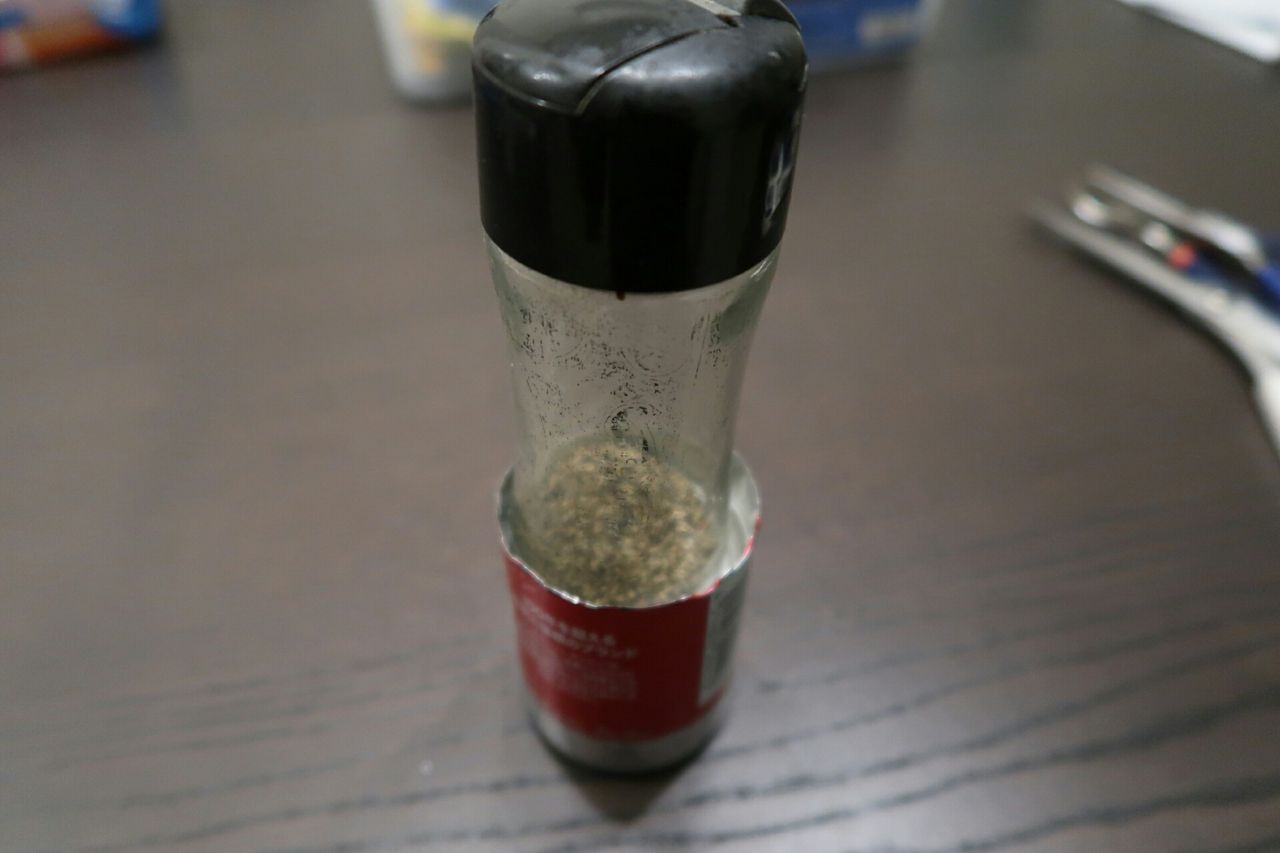

このような瓶を使って押し込むと、ガッシリと奥まで入れられます。写真はあらびきコショウの瓶です。

押し込んだ状態です。ここから仕上げです。アウターの上部余白を3㎜ほど残してハサミでカットします。

アウター上部余白を3㎜ほど残してカットした状態です。

はみ出したアウターの余白をインナー側に折り込んでいきます。先の曲がったペンチを使います。

少しずつ折っていき、アウターとインナーの隙間を無くします。これで完成です。

燃料用アルコールを用意しましょう。

燃料を中に投入して、ライターで点火します。
数秒でジェット孔から炎が出て本燃焼が始まります。副室を折り目(グルーブ)で作っているので、内圧が高まりやすく、本燃焼が早いのが特徴です。

うまく孔が開けられていれば、ジェット孔から火が吹き出し、トルネードのように渦を巻きます。かっこいいですね。
山に行かないときは、こいつを作っているだけでも楽しくなります。むしろ山行くのが面倒になってきます(笑)。
くれぐれも火の気にはご注意を!
